衡阳建滔圆堆安全监测与盘煤

衡阳市为湘南盆地，属亚热带季风区，气候温和，雨量充沛，四季分明，盛夏初秋易干旱，冬春多低温阴雨，冬季多北风和东北风，春夏季多南风和东南风;气温：-8℃～+40℃;平均相对湿度：84%，设计相对湿度100%。

2024-07-20上海诺尚信息技术有限公司1

　　1. 设计条件及环境概况

　　1.1设备使用地点：衡阳市松木经济开发区新安乡，距衡阳市中心约12km。

　　1.2气象条件：衡阳市为湘南盆地，属亚热带季风区，气候温和，雨量充沛，四季分明，盛夏初秋易干旱，冬春多低温阴雨，冬季多北风和东北风，春夏季多南风和东南风;气温：-8℃～+40℃;平均相对湿度：84%，设计相对湿度100%。

　　1.3环境条件：封闭煤场，多煤尘环境;潮湿、海洋盐雾、环境相对湿度大、灰尘大。

　　1.4防护要求：所有电气设备及元件均有防雨水、防晒、防尘、防潮、防腐蚀、防盐碱、等功能。

　　1.5地震烈度：场地地震动峰值加速度小于0.05g(相当于地震基本烈度为Ⅵ度)，地震动反应谱特征周期为0.35s。

　　1.6工作制：A8，L4，T8，M8重型，连续工作制，24小时持续运行。

　　2. 技术要求

　　2.1圆形料仓内煤尘浓度高、腐蚀性大，安全监测与盘煤系统必须满足粉尘大，潮湿等工况的作业要求。

　　2.2 煤场煤堆参数：

　　适用物料：煤;

　　煤场存煤量：约7.5万吨/座;

　　煤堆外径：Ф90m;

　　煤堆内径：约Ф6m;

　　煤堆高度：大约25m;

　　挡煤墙高度：14m。

　　2.3安全监测系统总体技术要求

　　2.3.1供应商为圆形煤场堆取料机系统配供一套完整的圆形煤场储煤自燃安全监测系统，应具备明火煤检测系统、红外扫描测温系统和罐壁测温保护系统，包括提供该系统正常投运所需的全部设备及安装材料，并负责完成圆形煤场储煤自燃监测系统的指导安装与调试。圆形煤场储煤自燃安全监测系统的上位机布置在输煤控制室，并以通讯方式接入输煤控制系统。圆形煤场储煤自燃安全监测系统应预留与火灾报警及消防控制系统的硬接线接口，至少包括温度报警、自燃安全监测系统故障报警信号等。并在技术文件中提供详细的圆形煤场储煤自燃安全监测系统方案。

　　2.3.2安全监测系统使用所有传感元件均安装在圆形煤场内，使用的传感元件的制造标准均应符合国家相关部门颁布的标准。各传感元件装置应有良好的抗干扰能力，不应出现误动作。所有传感元件均带支架和紧固螺栓。安装支架和紧固件应具有良好的强度。重要传感元件如红外扫描测温仪和明火煤红外探测器等应选用原装进口产品，需由厂家指导安装与调试，并提供原产地证明。传感器仪表满足运行监控需要，要求输煤控制室和就地均有报警监控装置。

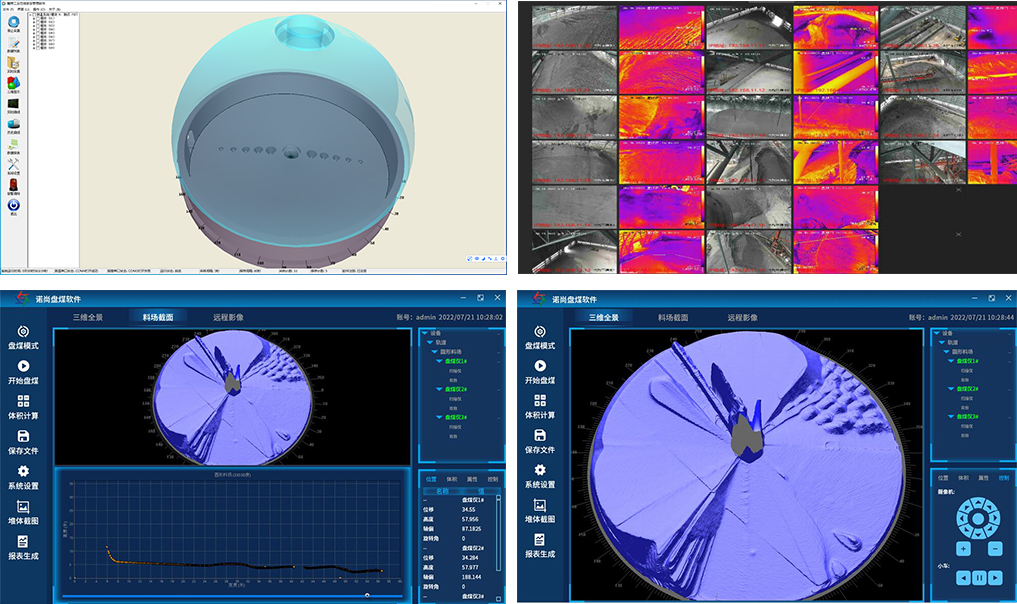

　　2.3.3圆形煤场储煤自燃安全监测系统上位机LCD实时以列表或曲线形式显示各个测量参数，并将测量参数向输煤DCS系统以通讯方式传输，当被测量参数的数据超过报警限时，就地和控制室内均能同时发出报警信号，打印输出报表，可以进行事故追忆。
